Artikel Tebal Dinding Pipa HDPE Komplit, Berbagai Ukuran

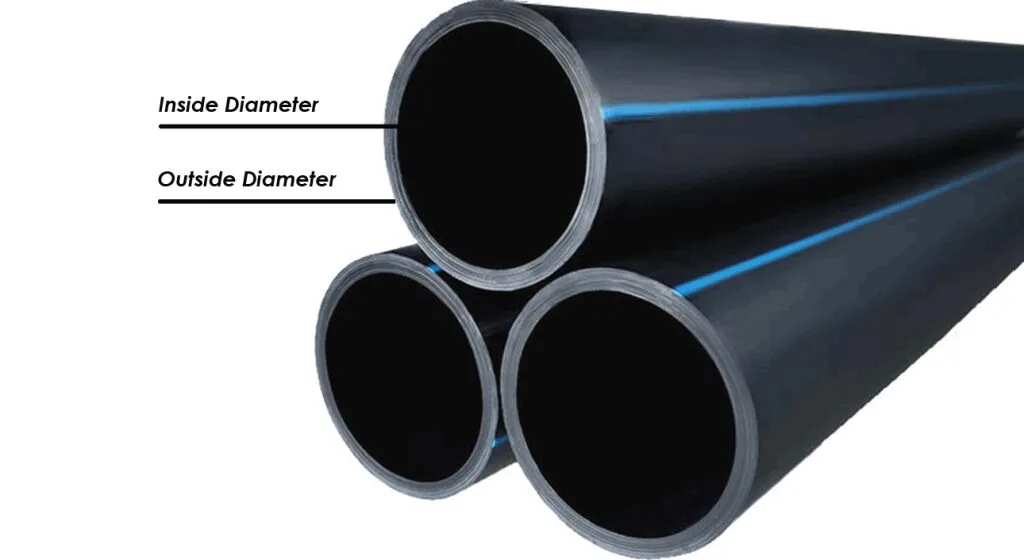

Tebal Dinding Pipa HDPE adalah perbandingan dimensi antara diameter luar atau OD (Outside Diameter) dan dalam pipa atau biasa dikenal dengan istilah ID (Inside Diameter). Ini Artinya, dengan diameter sama, semakin tebal dinding Pipa maka semakin kuat produk menerima tekanan lebih besar.

Pipa HDPE merupakan produk perpipaan yang didesain mampu menghantarkan kebutuhan air bersih bertekanan. Daya pendorong ini biasa didapat dari pompa air, yang bertujuan mendorong aliran dari satu tempat ke tempat lain, terutama menuju tempat yang lebih tinggi.



Nah kebutuhan tekanan ini biasanya tergantung pada kebutuhan seberapa tinggi atau jauh tempat yang ingin dicapai. Penggunaan pompa air yang tepat dalam hal ini sangat dibutuhkan disamping varian produk pipa HDPE yang sesuai.

Di Indonesia, hampir semua produk pipa HDPE ditawarkan berdasarkan Standard Nasional Indonesia atau SNI. Hal ini mengacu pada ukuran diameter (inch dalam satuan mm), panjang produk dan varian kebutuhan tekanan atau biasa dikenal dengan istilah PN.

Perbedaan Tebal Dinding pipa HDPE biasanya terjadi karena perbedaan varian kekuatan pipa terhadap tekanan, atau biasa dikenal dengan istilah PN atau Pressure Nominal. Pressure Nominal adalah satuan maksimal kekuatan pipa terhadap sebuah tekanan (Dengan satuan Kg/m) atau biasa dikenal dengan istilah bar. Pada produk Pipa HDPE varian PN umumnya dibedakan menjadi 5 kelompok. Yakni PN-6.3 untuk tekanan paling rendah, PN-8, PN10, PN-12.5 dan varian tekanan tertinggi PN-16.

Diameter Tebal (mm)
inch mm PN-16 PN-12.5 PN-10 PN-8 PN6.3
 1/2″       20      1,90  –   –   –   –
 3/4″       25      2,30  –   –   –   –
 1″       32      2,90  –   –   –   –
 1-1/4″       40      3,70  –   –   –   –
 1-1/2″       50      4,60        3,70      3,00  –   –
 2″       63      5,80        4,70      3,80  –   –
 2-1/2″       75      6,80        5,50      4,50      3,60  –
 3″       90      8,20        6,60      5,40      4,30      3,50
 4″     110    10,00        8,10      6,60      5,30      4,30
 5″     125    11,40        9,20      7,40      6,00      4,80
 5″     140    12,70      10,30      8,30      6,70      5,40
 6″     160    14,60      11,80      9,50      7,70      6,20
 6″     180    16,40      13,30    10,70      8,60      6,90
 8″     200    18,20      14,70    11,90      9,60      7,70
 8″     225    20,50      16,60    13,40    10,80      8,60
 10″     250    22,70      18,40    14,80    11,90      9,60
 10″     280    25,40      20,50    16,60    13,40    10,70
 12″     315    28,60      23,20    18,70    15,00    12,10
 14″     355    32,20      26,10    21,10    16,90    13,60
 16″     400    36,30      29,40    23,70    19,10    15,30
 18″     450    40,90      33,10    26,70    21,50    17,20
 20″     500    45,40      36,80    29,60    23,90    19,10
 22″     560    50,80      41,20    33,20    26,70    21,40
 24″     630    57,20      46,30    37,30    30,00    24,10

Tak hanya pada produk pipa dari bahan High Density Polyethylene varian kebutuhan tekanan pipa atau biasa disebut PN juga tersedia untuk produk Pipa PPR, dan Pipa PVC berstandard SNI. Sementara produk pipa PVC Standard JIS menggunakan satuan tekanan dengan istilah Class AW (Tekanan 10 Bar), D (Tekanan 5 Bar)atau juga beberapa produk menawarkan Class C (Lebih kecil dibanding tekanan pipa Class D).

Tebal Dinding Pipa HDPE Komplit, Berbagai Ukuran
