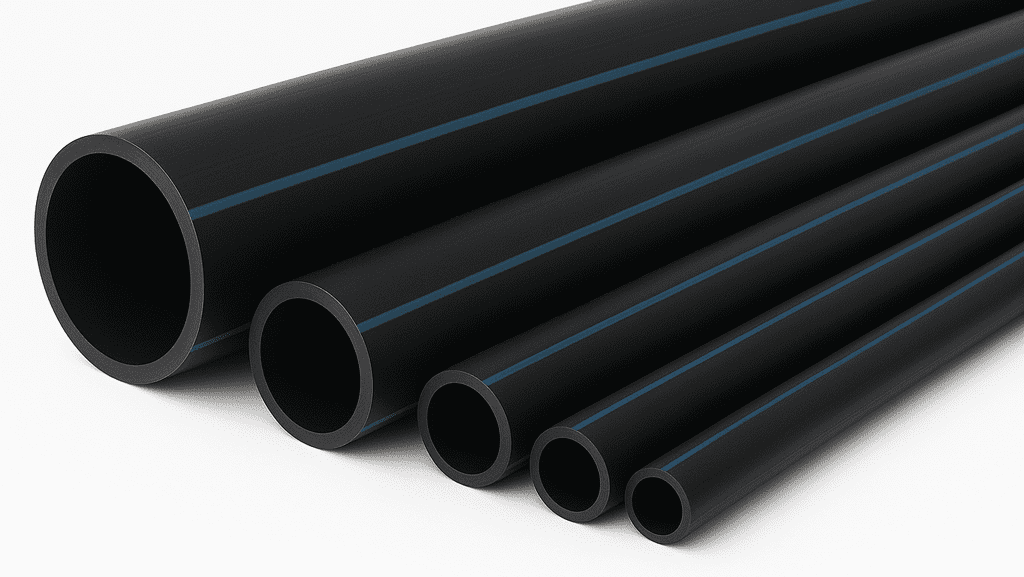

Ilustrasi Gambar Utama Pipa HDPE

Pipa HDPE adalah produk perpipaan spesialis untuk saluran air bersih bertekanan dan berstandard Food Grade. Keistimewaan produk ini adalah kekuatan dan kelenturan yang sangat baik, dengan tingkat keretakan rendah.

Material Thermoplastik adalah proses pengolahan bahan baku plastik, dengan sifat dasar meleleh saat dipanaskan, dan akan mengeras saat suhu normal. Selain Pipa HDPE, produk Plumbing dengan bahan material Thermoplastik lain adalah Pipa PPR dan Pipa PVC.



Pipa HDPE Adalah

Pipa HDPE adalah produk plumbing atau perpipaan yang di desain untuk saluran air bersih bertekanan dan berstandard Food Grade. Terbuat dari bahan baku Thermoplastik jenis High Density Polyethylene (Sehingga dikenal dengan nama HDPE Pipe) yang diolah dari produk Minyak Bumi.

Karena terbuat dari bahan polietilena berdensitas tinggi, produk ini juga dikenal dengan nama Pipa PE-100. Keberhasilan produk ini memiliki karakter pas untuk saluran air yang membutuhkan pipa kokoh anti rusak terletak dari bahan material yang digunakan, yakni HDPE.

HDPE, High Density Polyethylene atau Polietilena berdensitas tinggi merupakan salah satu turunan material Thermoplastik dengan karakter istimewa. Bahan ini mudah meleleh saat dipanaskan pada suhu tinggi, saat suhu normal bahan akan mengeras dan tak mudah rusak.

Bahan ini sudah mulai dikembangkan sejak era 50 tahunan, memasuki era tahun 80, bahan ini sudah mulai digunakan pada beragam produk, termasuk dengan kriteria Food Grade. Salah satunya untuk produk pipa PE-100.

Baca Juga : Kelebihan Pipa PE-100 (HDPE) Untuk Saluran Air Bersih

Pipa PE-100 atau HDPE merupakan produk plumbing dengan karakter kokoh, dengan tingkat kelenturan dan kekuatan tinggi. Sementara itu, pipa jenis ini juga memiliki tingkat keretakan rendah, bahan yang tak mudah rusak, membuat risiko pencemaran air sangat minim, sehingga tetap higienis. Membuat produk ini memiliki standard Food Grade untuk kebutuhan saluran air bersih bertekanan.

Di Eropa produk ini sudah digunakan sejak lebih dari 20 tahun yang lalu untuk saluran air bersih thermoplastik yang aman bagi Kesehatan. Sementara di Indonesia Pipa HDPE adalah solusi saluran pipanisasi air bersih terbaik yang dapat digunakan si segalam medan dan di daerah iklim tropis dengan suhu tinggi.

Pipa PE-100 memiliki karakter kuat dan lentur, sehingga saat digunakan untuk kontur medan berbatu dan tidak rata sangat ideal seperti di Indonesia. Selain itu, ketersediaan dalam bentuk Roll membuat proses instalasi saluran air di daerah sulit bisa dipermudah dan cepat.

Produk Pipa PE-100 atau HDPE merupakan penyempurnaan dari produk perpipaan sebelumnya. Yakni pipa besi yang sering bermasalah dengan karat, dan pipa Thermoplastik dari bahan PVC yang kerap mudah rusak karena cuaca dan dimakan usia (Dalam jangka waktu pendek).


Harga Pipa HDPE

Harga Pipa HDPE ditawarkan beragam sesuai dengan brand apa yang akan di gunakan. Untuk mempermudah memilih produk yang tepat, berikut perbandingan 8 daftar harga produk dengan spesifikasi PN-10 (Jenis Tekanan paling sering digunakan) dari 8 brand Populer yang sering dipilih.

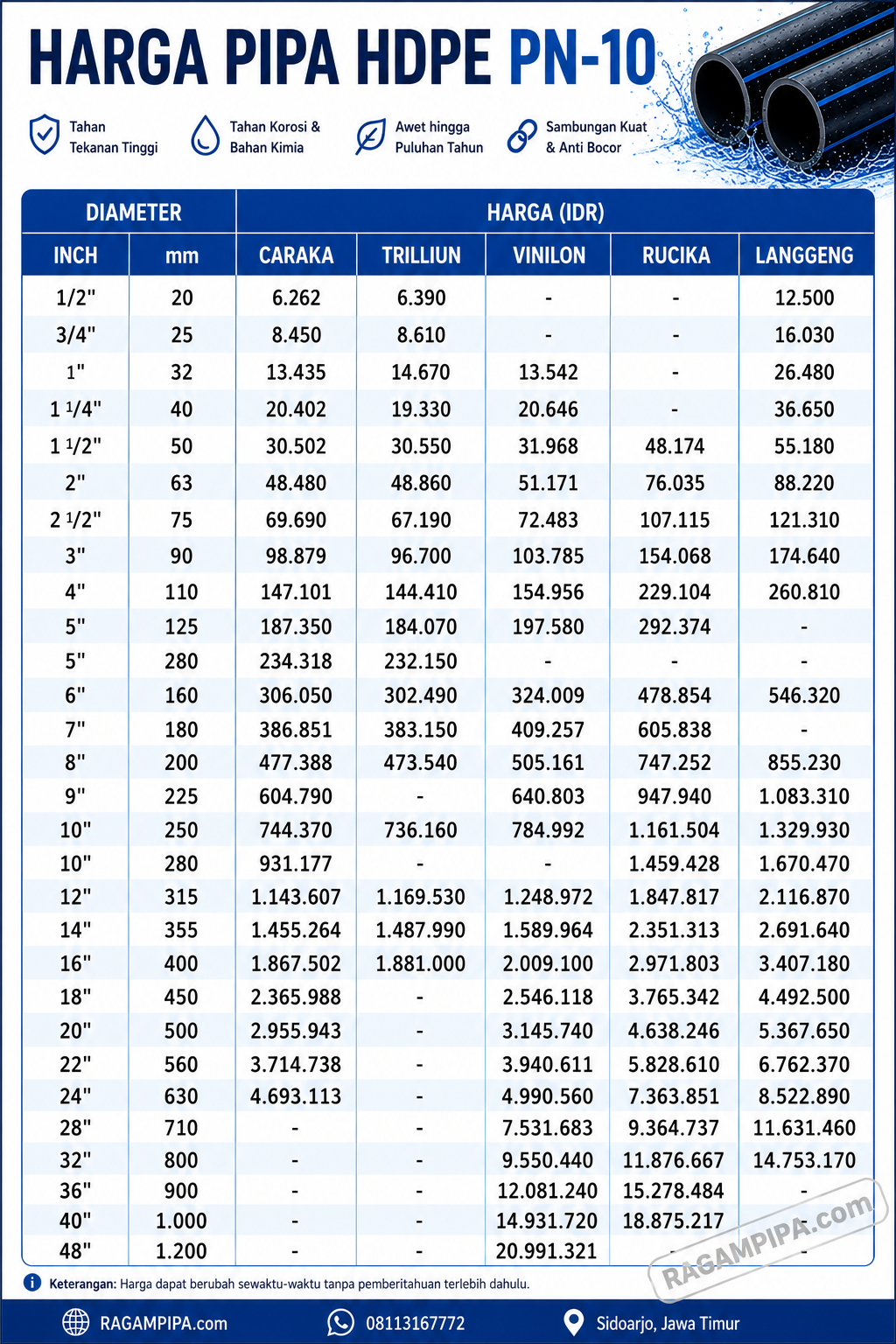

Perbandingan Harga Pipa HDPE (Update Maret 2021)


Keterangan Harga Pipa PE-100 :

    • Harga Pipa HDPE berlaku saat ini, perubahan dapat terjadi sewaktu-waktu tanpa pemberitahuan lebih lanjut
    • Harga Pipa PE-100 masing-masing produk sudah termasuk PPN, harga terbaik silahkan hubungi 08113167772
    • Harga dalam kurensi Rupiah (Rp) dalam satuan per Meter (m)
    • Varian umum panjang pipa @ 6 Meter / Batang atau @ 100 meter / roll

Ukuran Pipa HDPE

Di industri Indonesia, Ukuran Pipa HDPE ditawarkan beragam oleh beragam brand. Mulai dari diameter 1/2 inch (20mm) hingga 48 Inch (1.200mm) tersedia dan bisa Anda sesuaikan dengan kebutuhan.

Karena ragam ukuran tersebut, produk pipa PE-100 dapat digunakan dalam skala kecil seperti rumah tangga, aktivitas komersial, hingga kebutuhan bersekala sedang sampai berat. Seperti industri pertambangan, pertanian dan sebagainya.

Selain dibedakan berdasarkan diameter luar (Ouside Diameter), produk pipa jenis ini juga kerap dibedakan berdasarkan Pressure Nominal. Merupakan nominal yang mengindikasikan kemampuan pipa terhadap sebuah tekanan (tertentu).

Pressure Nominal Produk Pipa dari material PE-100 ini umumnya dibedakan menjadi bebepa macam, diantaranya PN16, PN12,5, PN10, PN8 dan PN6,3. Nominal PN mengindikasikan kuat tekanan pipa terhadap nilai tekanan, misalnya PN16 mengindikasikan ketahanan pipa terhadap tekanan 16 Bar atau Kg/cm2 begitu juga seterusnya.

Ketehanan terhadap tekanan yang ditunjukkan pada nominal PN pada dasarnya membedakan tebal dinding pipa secara fisik. Yang artinya, semakin besar nominal PN, sejalan dengan tingkat ketebalan dinding pipa.


Tebal Pipa HDPE

(mm)(Inch)PN 16PN 12,5PN 10PN 8PN 6,3

1/2″201.9
3/4″252.3
1″322.9
1-1/4″403.72.4
1-1/2″504.63.73
2″635.84.73.8
2-1/2″756.85.54.53.6
3″908.26.65.44.33.5
4″110108.16.65.34.3
5″12511.49.27.464.8
5″14012.710.38.36.75.4
6″16014.611.89.57.76.2
6″18016.413.310.78.66.9
8″20018.214.711.99.67.7
8″22520.516.613.410.88.6
10″25022.718.414.811.99.6
10″28025.420.516.613.410.7
12″31528.623.218.71512.1
14″35532.226.121.216.913.6
16″40036.329.423.719.115.3
18″45040.933.126.721.517.2
20″50045.536.829.623.919.1
20″56050.841.233.226.721.4
24″63057.246.337.33024.1

Jenis-jenis Produk

Jenis Pipa HDPE biasanya ditawarkan beragam, sesuai dengan kebutuhan dan varian kemasan produk. Nah untuk mengetahunya, berikut beberapa varian yang bisa Anda pilih berdasarkan kebutuhan :

Berdasarkan Kemasan. Kuat dan lentur membuat produk dapat di bengkokkan, sehingga selain dalam bentuk batang, produk juga tersedia dalam bentuk roll dengan ukuran Panjang jauh lebih efektif. Yakni lebih dari 50 meter.

Pipa Roll HDPE mempermudah proses pengangkutan dan instalasi. Selain itu, produk di ukuran diameter lebih dari 4 inch tersedia dalam bentuk batang dengan Panjang efektif 6 meter per batang (sesuai dengan standard SNI).

Berdasarkan Jenis Kebutuhan. Berdasarkan kebutuhan, biasanya pipa PE-100 digunakan untuk saluran air bersih bertekanan. Penggunaan mulai dari ukuran ½” membuat produk bisa digunakan dari skala kecil hingga kebutuhan industry dan aktivitas lain yang sangat besar.

Selain untuk kebutuhan saluran air, pada dasarnya terdapat juga produk yang difungsikan untuk mendukung saluran gas bertekanan. Jenis produk ini biasanya didominasi warna kuning, sementara produk HDPE air bersih berwarna Hitam. Selain HDPE, produk untuk saluran gas bertekanan juga tersedia dalam varian pipa MDPE.

Berdasarkan Kebutuhan Tekanan. Berdasarkan kebutuhan tekanan, pada dasarnya pipa jenis ini memiliki beberapa varian yang bisa Anda sesuaikan. Apakah untuk saluran air sederhana, menengah atau bertekanan tinggi.

Varian ini dibedakan berdasarkan PN atau Pressure Nominal, yang mengindikasikan semakin besar PN, semakin kuat pipa terhadap tekanan dan semakin tebal dinding pipa. Beberapa PN yang bisa Anda pilih diantaranya PN-16, PN-12,5, PN-10, PN-8 dan PN-6,3.


Berat Pipa PE-100

(mm)(Inch)PN 16PN 12,5PN 10PN 8PN 6,3

201/2″0.14
253/4″0.18
321″0.29
401-1/4″0.440.3
501-1/2″0.680.560.46
632″1.080.90.73
752-1/2″1.531.31.081.2
903″2.191.831.51.21.45
1104″3.242.72.211.81.45
1255″4.263.452.82.231.92
140*5.094.233.462.832.32
1256″6.885.684.653.823.11
1808.436.995.714.673.79
2008″10.878.827.235.924.84
22513.7711.1697.256.27
25010″17.0314.0811.319.27.54
28020.0416.813.711.39.1
31512″27.422.418.1714.6311.97
35514″34.3528.2422.9417.914.9
40016″43.5635.9929.5224.1219.23
450*18″55.245.4737.4230.524.32
50020″68.0956.4746.2437.6830.01
560*22″85.3570.6757.947.1937.66
63024″108.189.3573.3559.6247.71

Baca Juga :


Spesifikasi Produk

Spesifikasi Pipa PE-100 didesain beragam sesuai industri dimana produk ini ditawarkan. Di Indonesia, produk yang juga dikenal dengan nama pipa PE-100 ini ditawarkan berdasarkan Standard Nasional Indonesia. Standard ini berkaitan dengan Ukuran panjang produk, varian tekanan (Ketebalan Pipa), Diameter Luar dan sebagainya.

Satuan panjang produk beragam, mulai dari standard pipa Roll, maupun produk pipa dalam varian batang. Dalam Varian Roll panjang efektif produk berkisar antara 50 meter hingga 300 meter. Varian ini biasanya tersedia dari diameter 1/2″ (20mm) hingga 4″ (110mm).

Sementara satuan panjang pipa dalam bentuk batang, umumnya memiliki jenjang efektif 6 meter per batang. Meski demikian, produk juga kerap ditawarkan dengan panjang 12 meter. Varian ini tersedia untuk Spesifikasi pipa PE-100 diameter 2″ (63mm) hingga lebih dari 28″ (710mm).

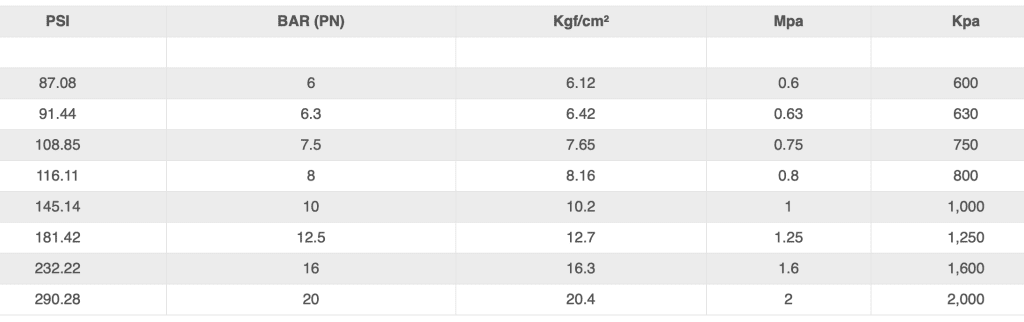

Kemampuan Pipa PE-100 Terhadap Tekanan

PSIBAR (PN)Kgf/cm²MpaKpa

87.0866.120.6600
91.446.36.420.63630
108.857.57.650.75750
116.1188.160.8800
145.141010.211,000
181.4212.512.71.251,250
232.221616.31.61,600
290.282020.422,000

Metode Penyambungan

Penyambungan pipa HDPE secara umum dapat dilakukan menggunakan 3 metode. Yakni menggunakan Welding Machine HDPE Pipe untuk metode Butt Fusion, Menggunakan Aksesoris Compression Joint untuk metode Mechanical Fusion, dan menggunakan mesin dan aksesoris Electro Fusion, yang biasanya digunakan untuk sambungan saluran gas bertekanan.

Ketiga metode sambungan diatas pada dasarnya dibedakan berdasarkan jenis produk apa yang kita gunakan, dan untuk kebutuhan saluran gas atau air bertekanan. Karena masing-masing metode penyambungan memiliki karakteristik kelebihan dan kelemahan masing-masing.


Ilustrasi Penyambungan Butt Fusion HDPE

Metode Butt Fusion. Dinamakan demikian karena proses penyambungan dilakukan di bagian ujung dengan ujung pipa atau atau aksesoris HDPE. Jenis aksesoris yang biasa digunakan umumnya jenis Injection Moulding atau segmented.

Proses penyambungan ini dilakukan dengan cara memanaskan menggunakan suhu tinggi menggunakan welding machine HDPE Pipe. Suhu tinggi akan melelehkan ujung pipa atau aksesoris yang hendak disambung, saat meleleh, kedua bagian ini dapat disatukan dan terjadilah proses “Persenyawaan sempurna” tanpa sekat (sambungan).


Ilustrasi Compression Joint / Mechanical Joint

Mechanical Joint. Mekanisme penyambungan dengan cara ini dilakukan tanpa proses pelelehan, sebagaimana model penyambungan pipa dalam bentuk batang. Karena biasanya model atau cara ini direkomendasikan untuk jenis roll.

Metode ini dilakukan dengan memanfaatkan aksesoris pipa jenis Compression Joint. Fitting ini memiliki bagian gelang karet yang bergungsi menghindari kebocoran. Juga pengikat agar bagian ujung pipa yang disambung tidak bergeser dalam jangka waktu lama.


Ilustrasi Penyambungan Electro Fusion

Electro Fusion. Merupakan model penyambungan dengan kebutuhan alat dan aksesoris khusus. Sistem ini memungkinkan bagian sambungan tidak memiliki celah sedikit pun. Sehingga biasanya direkomendasikan untuk membangun saluran gas bertekanan.

Bagian aksesoris Electro Fusion memiliki tembaga dibagian dalam, yang berfungsi menyalurkan panas dari energi listrik mesin Electro Fusion. Proses pemanasan ini akan membuat bagian luar pipa yang masuk kedalam aksesoris meleleh dan mengalami persenyawaan sempurna.
